Modular. Beweglich. Produktiv.
Transfer- und Logistiksysteme von KARL werden für Transport, Montage und Kommissionierung eingesetzt.

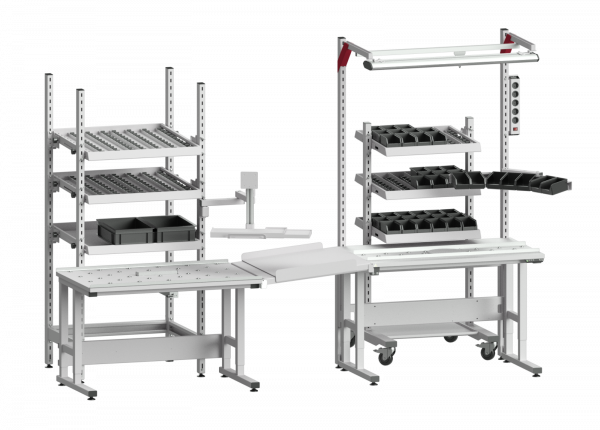

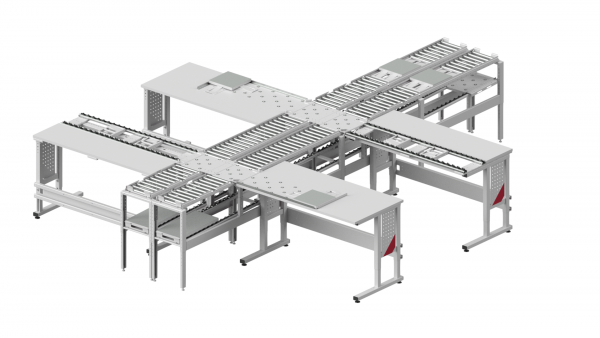

Unabhängig von der Produktionsstrategie bietet das Baukastensystem beste Voraussetzungen für einen optimalen Materialfluss. Das Einsatzspektrum reicht von geradlinigen Transferstrecken zwischen Einzelarbeitsplätzen bis zu verzweigten Transferanlagen mit übereinanderliegenden Ebenen für manuelle oder automatisierte Produktionsprozesse.
In Verbindung mit den Arbeitstischsystemen SINTRO oder QUADRO entsteht eine in Konzeption und Design überzeugende Einheit, bei der alle Systemkomponenten aus einer Hand kommen und optimal aufeinander abgestimmt sind.
KARL Transfersysteme sind leicht zu montieren, zuverlässig und wartungsarm.
Modulare Konzeption bietet größtmögliche Flexibilität und vielfältige Erweiterungsmöglichkeiten.

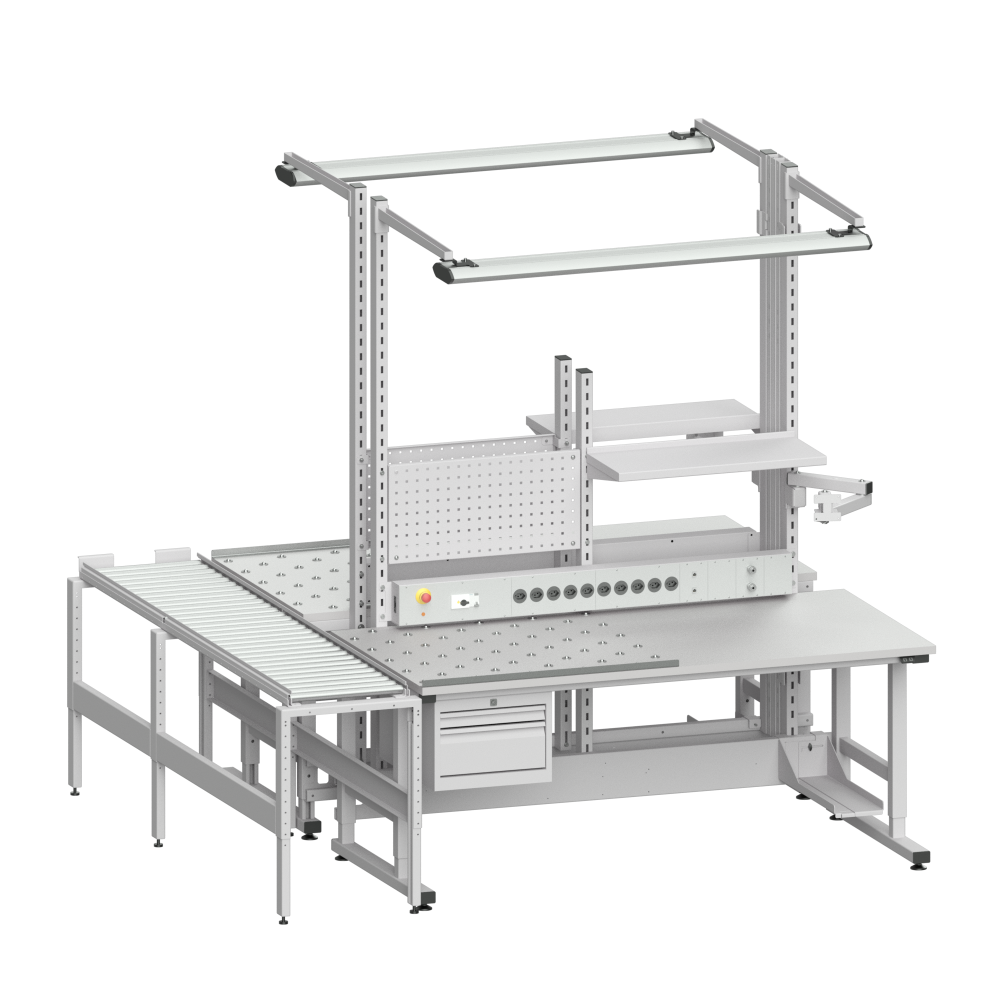

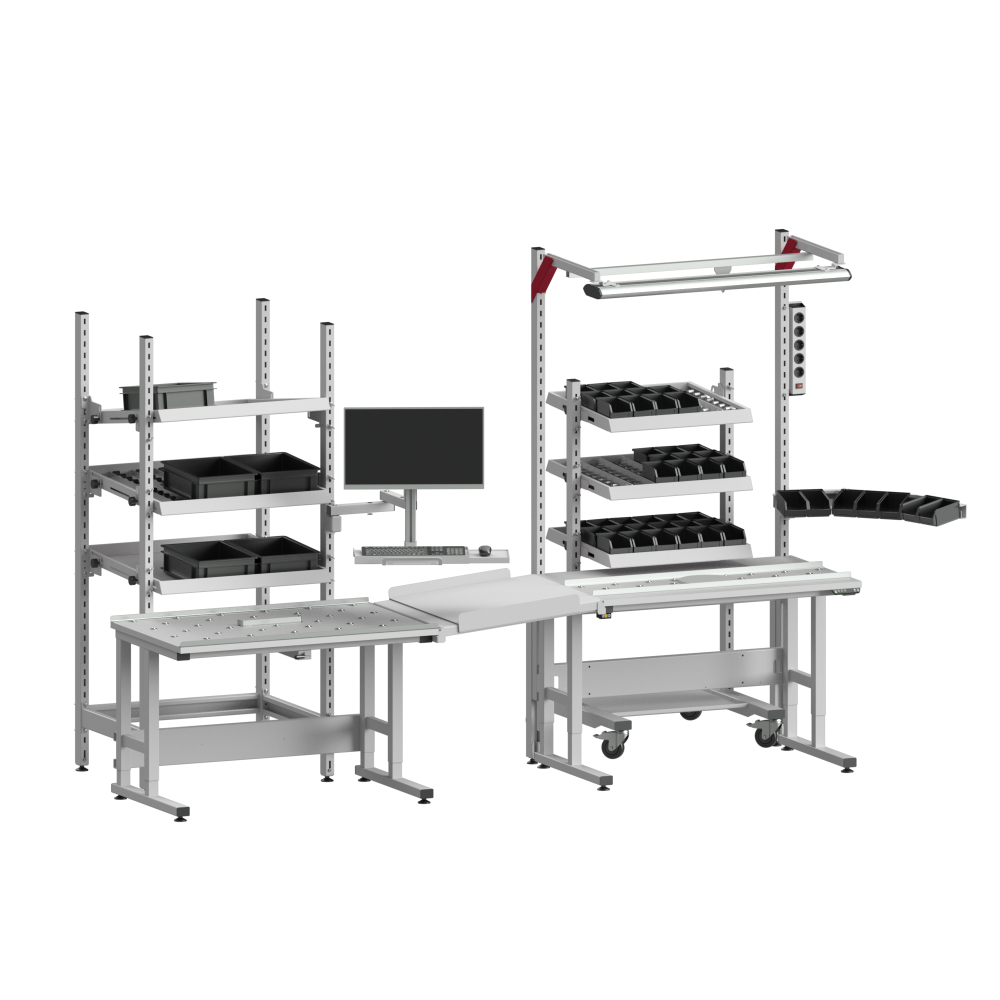

Transferstrecken mit Ausschleusungen und Werkstückträgerrückführung, ergonomisch gestaltete Arbeitstische mit gepufferter Materialbereitstellung, Durchlaufregale und Transportwagen - alle Komponenten sind konsequent auf die Anforderungen in der Praxis ausgerichtet und bilden eine überzeugende Einheit für einen effektiven Produktionsablauf.
Rollenbahnen für Transportbehälter, Röllchenleisten für Werkstückträger, Ausschleusungen, Rückführung, Durchlaufregale, gepufferte Materialbereitstellung - unabhängig von der Produktionsstrategie bietet KARL ein umfangreiches Programm zur Optimierung Ihres Materialflusses für Transport, Montage und Kommissionierung.
Optional in ESD-Ausführung nach IEC 61340-5-1
Für den Einsatz in den Bereichen Elektronik und Elektrotechnik sind alle Metallteile leitfähig pulverbeschichtet und über definierte Kontaktpunkte miteinander verbunden. Leitfähige Rollen bzw. Röllchen, Arbeitsplatten und Werkstückträger, zentraler Erdungspunkt und Erdungssystem zum Anschluss eines Handgelenkbandes bilden ein normgerechtes ESD-Gesamtsystem.

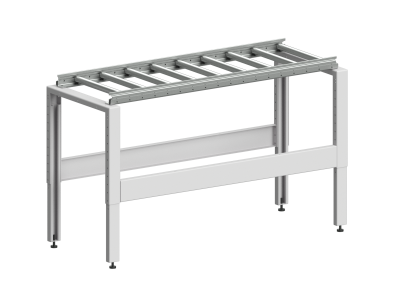

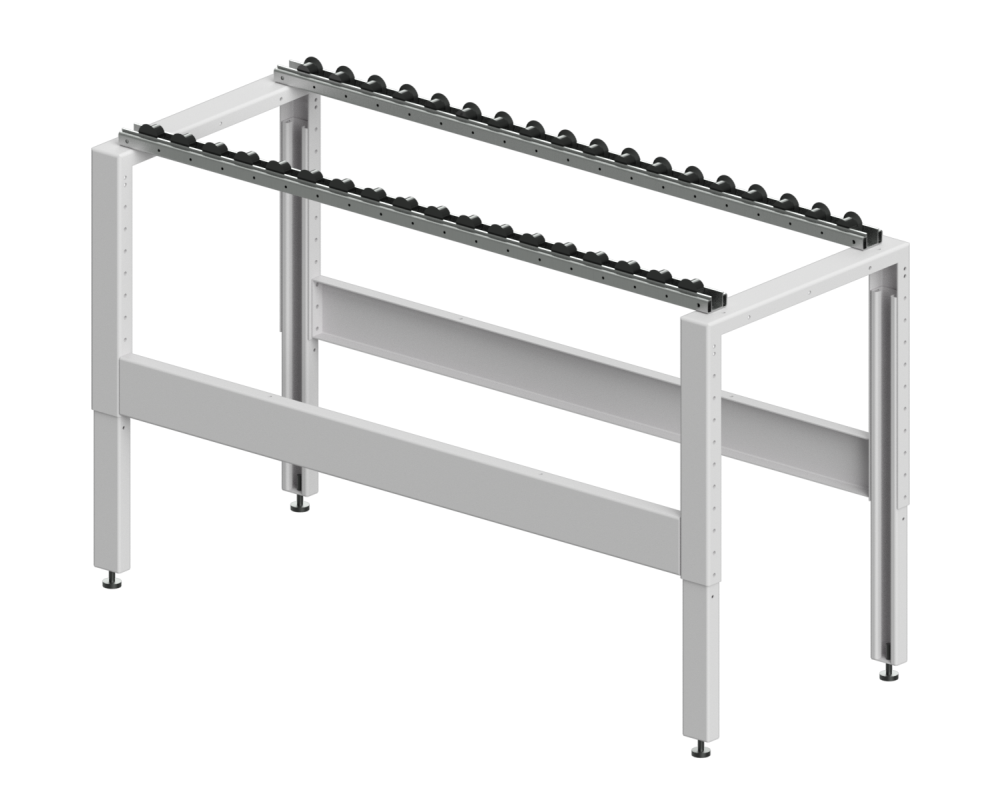

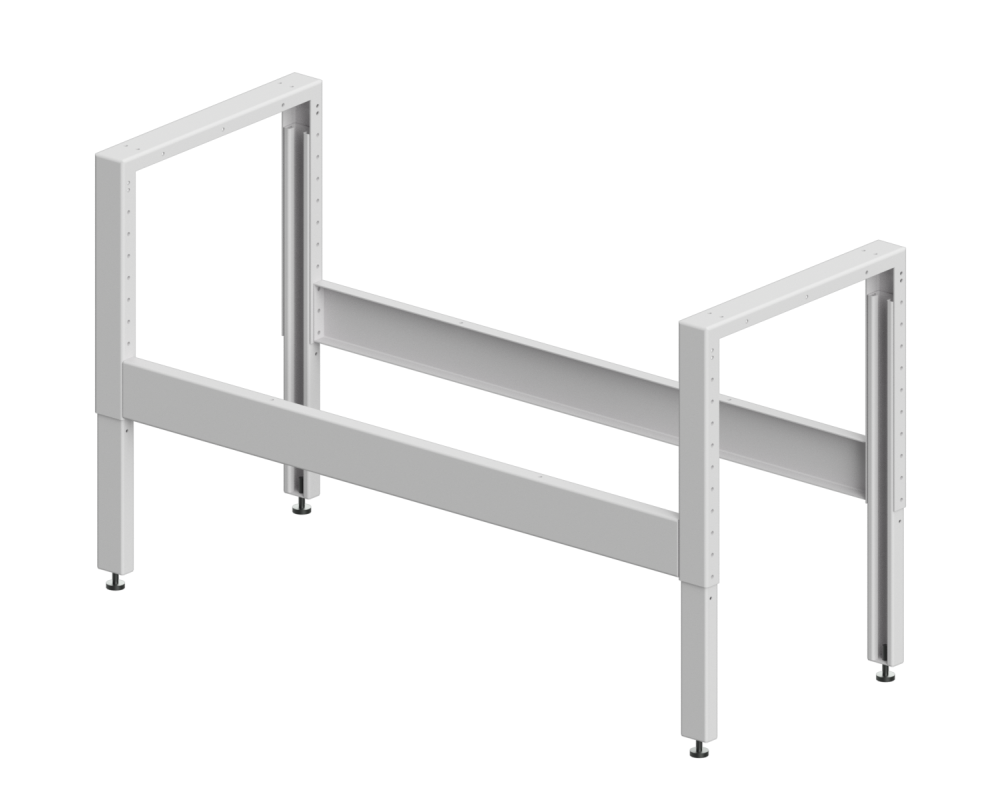

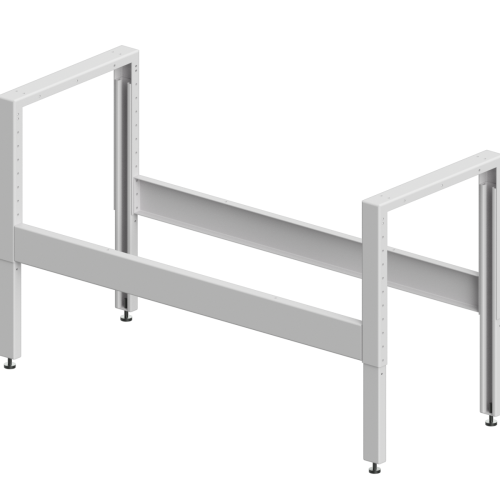

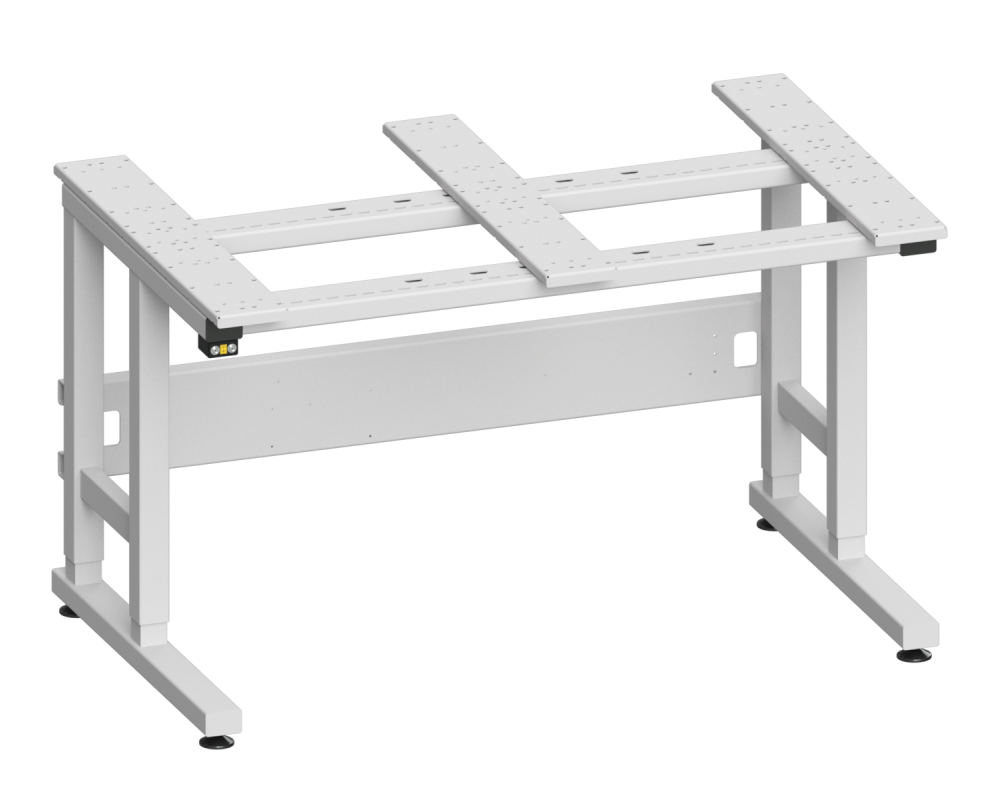

Transfergestelle
- Aufnahme von Rollen- und Röllchenleisten
- Gestell aus Stahlblech, leitfähig pulverbeschichtet
- stufenlos höhenverstellbar von 680-980 mm
- Belastbarkeit: 120 kg / Ebene
- Höhenausgleichselemente im Fußteil;
- Ausschleusungselemente zur Anbindung von Tischen aufsetzbar

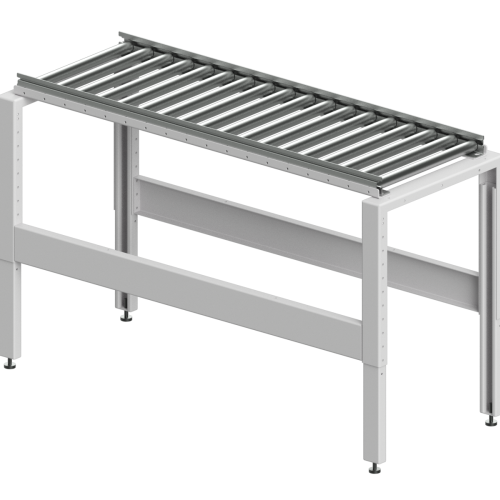

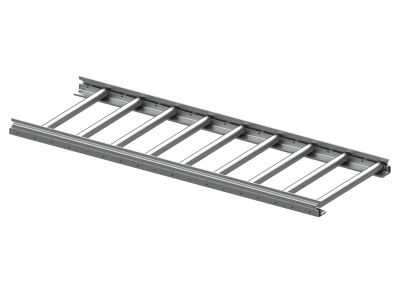

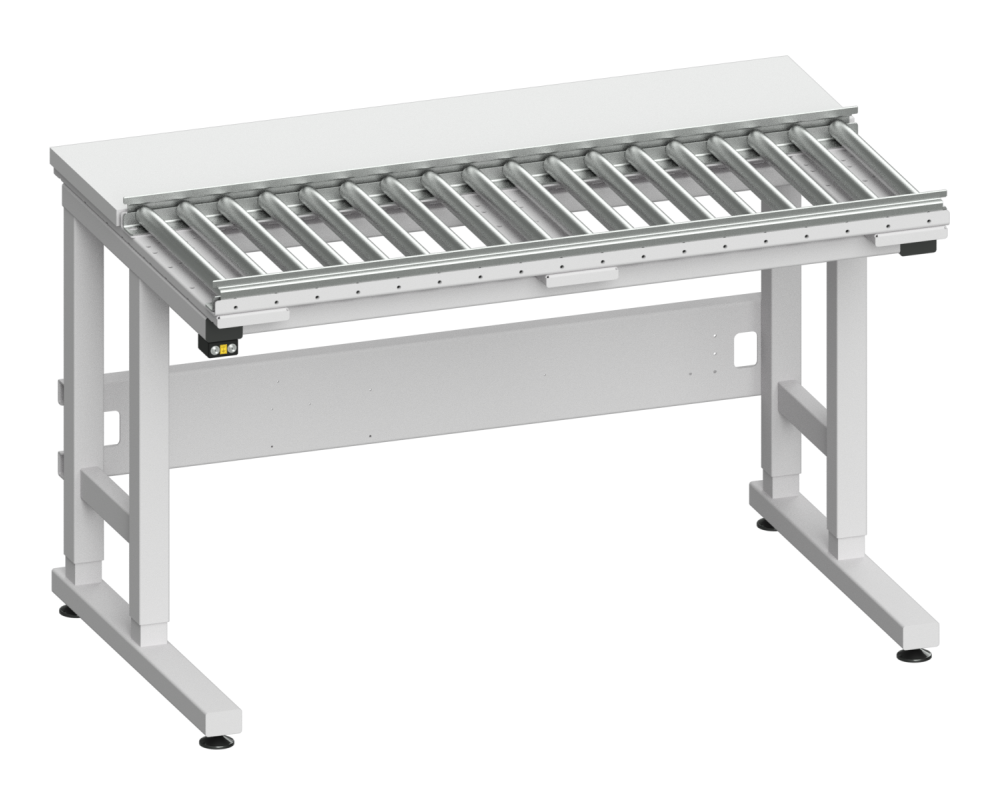

Rollenbahn
- Winkelschienen mit chromatierten Stahlrollen zur Montage auf das Transfergestell
- Rollen ⌀ 30 mm
- Rollenraster: 136 mm (optional: 68 mm)
- Tragkraft: 100 kg / lfm.

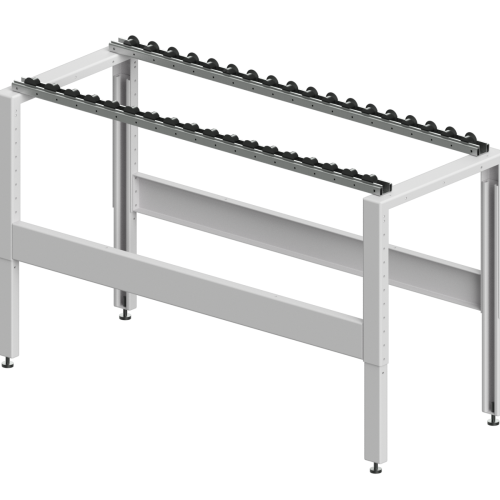

Röllchenleisten
- Trägerschienen mit integrierten Spurkranzröllchen aus Kunststoff zur Montage auf das Transfergestell
- Röllchen-Durchmesser: 28 mm, Spurkranz-Durchmesser: 41 mm
- Röllchenraster: 66 mm
- Tragkraft: 100 kg / lfm

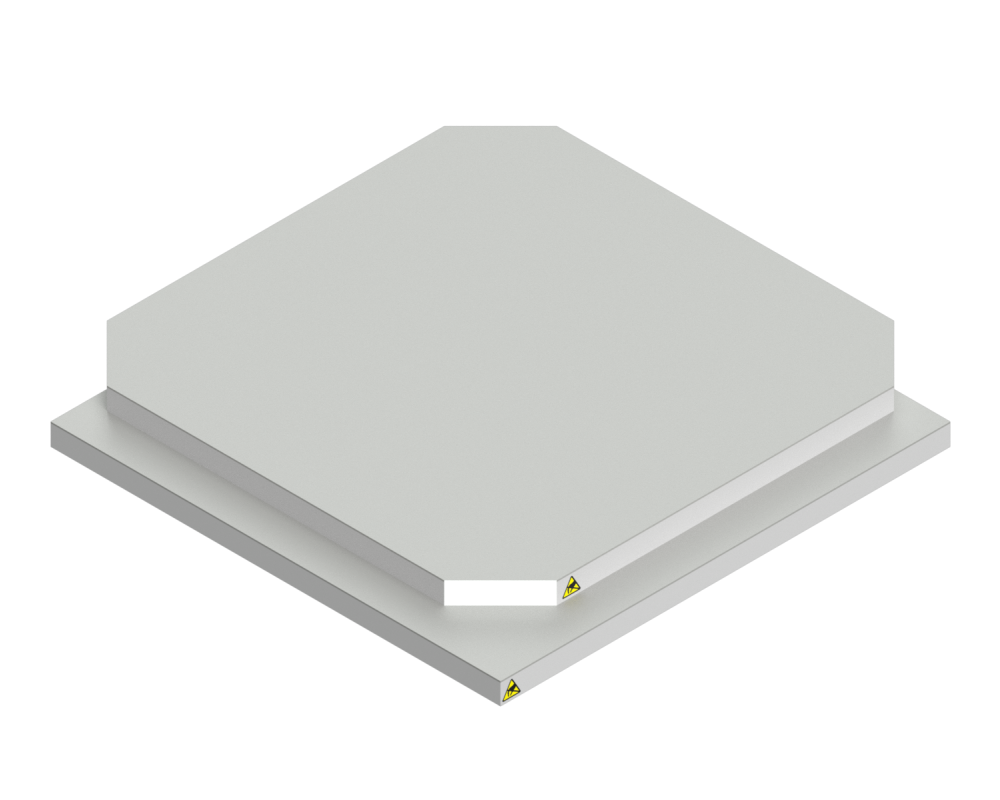

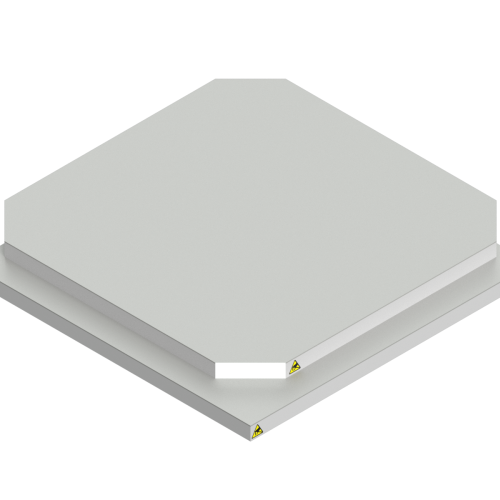

Werkstückträger
- Oberseite mit rutschhemmendem Kautschuk-Belag
- Unterseite mit robustem Hartlaminat-Belag
- mit widerstandsfähigem Umleimer
- Stärke: 27 mm

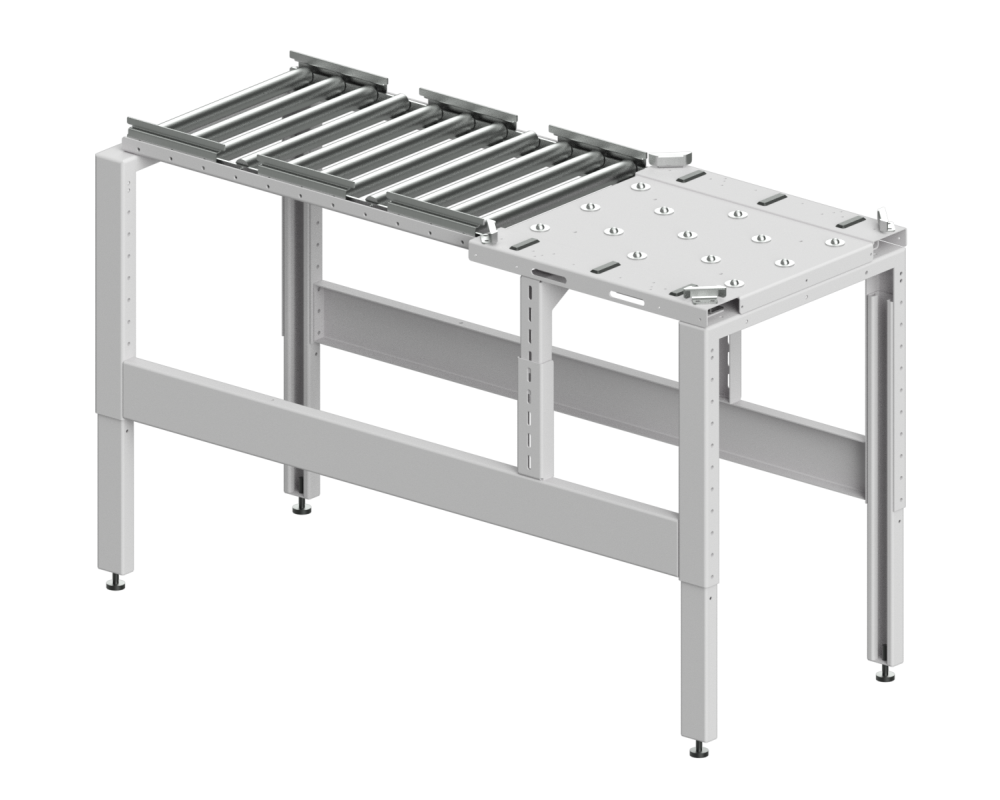

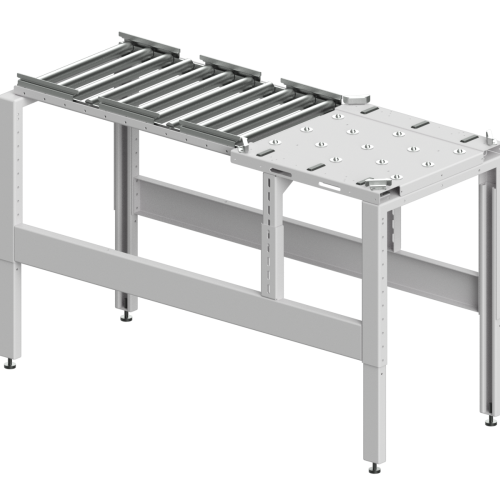

Kugelausschleusungselement
- zur Ausschleusung von Werkstückträgern
- Trägerelement aus Stahlblech zum Aufsetzen auf die Rollenbahn / Röllchenleisten
- bei Röllchenleisten stufenlos, bei Rollenbahn im Raster von 250 mm verschiebbar
- eingesetzte Kugelelemente mit chromatierter Stahlkugel, ⌀ 15 mm

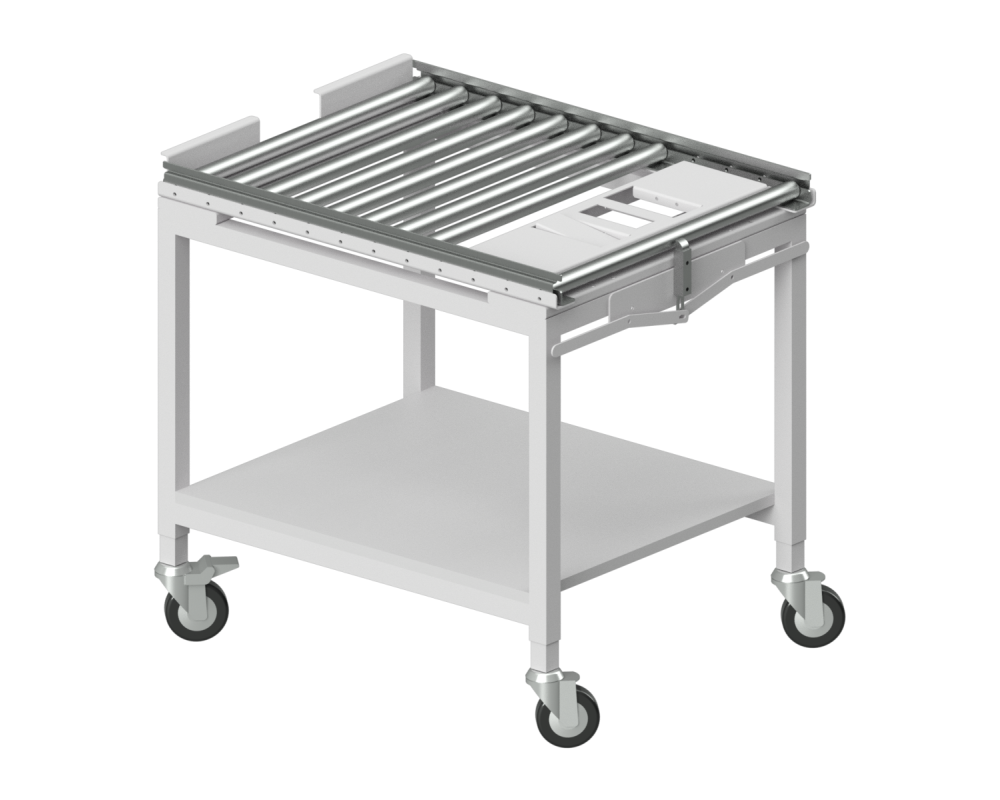

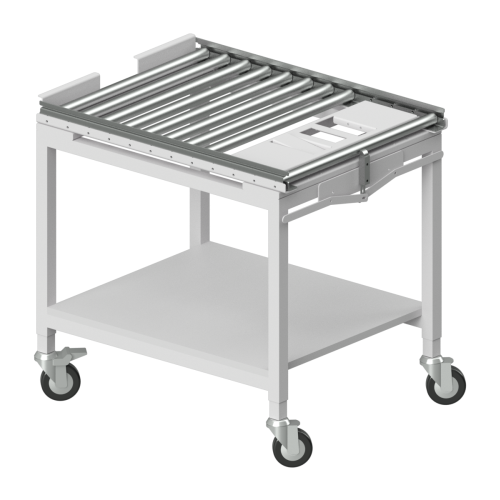

Transportwagen TRANSFER
- Beistellwagen aus Vierkant-Stahlrohr mit 4 Lenkrollen
- aufgesetzte Röllchenleisten oder Rollenbahn mit Klemmelement zur Fixierung eines Werkstückträgers
- Andock-System zur Fixierung an der Rollenbahn bzw. Röllchenleisten
- Andocken mit automatischer Verriegelung, Lösen mit einem Handgriff

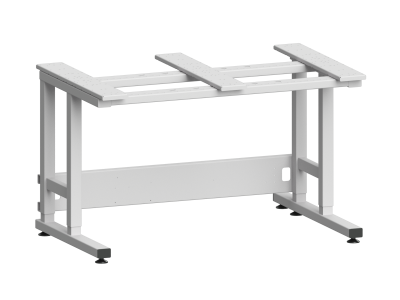

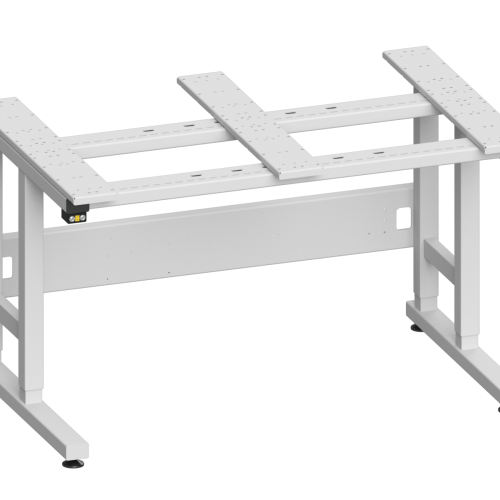

Transfergestell SINTRO
- Höhenverstellung von 740 bis 1140 mm
- stufenlose Höheneinstellbarkeit mit Klemmschrauben
- Querstrebe zum Einhängen einer Fußstütze
- Arbeitsfläche mit 200 kg gleichmäßiger Flächenlast belastbar
- Höhenausgleichselemente im Fußteil
- alle Metallteile pulverbeschichtet

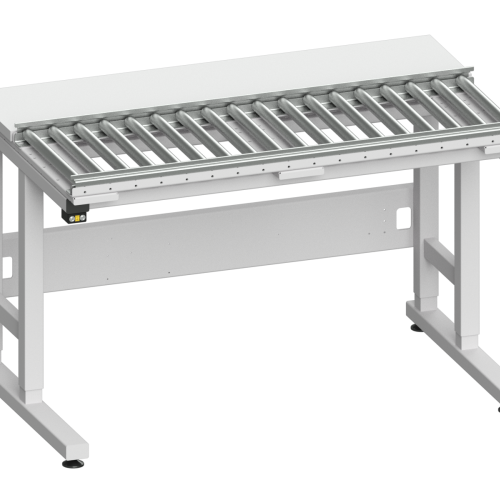

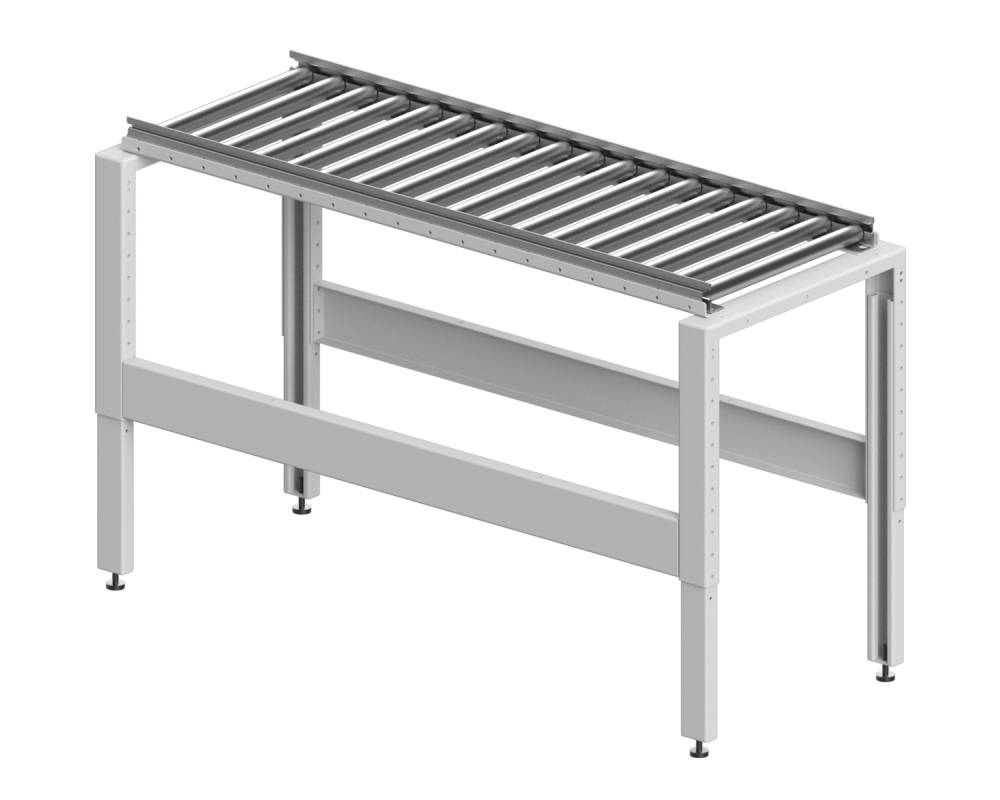

SINTRO-Rollenbahn
- Winkelschienen mit chromatierten Stahlrollen
- zur Montage auf das SINTRO-Tischgestell
- Rollen Ø 30 mm
- Rollenraster: 136 mm, optional: 68 mm
- Tragkraft: 100 kg / lfm.

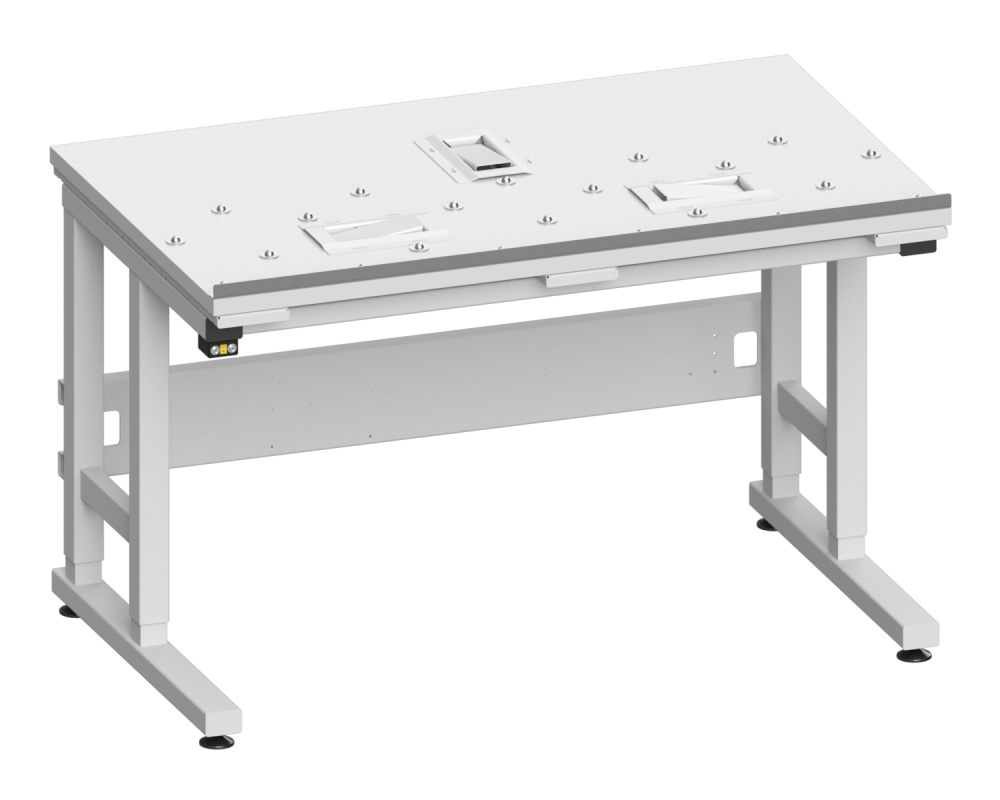

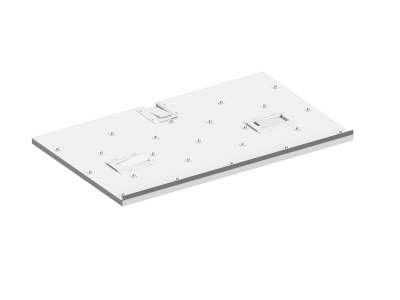

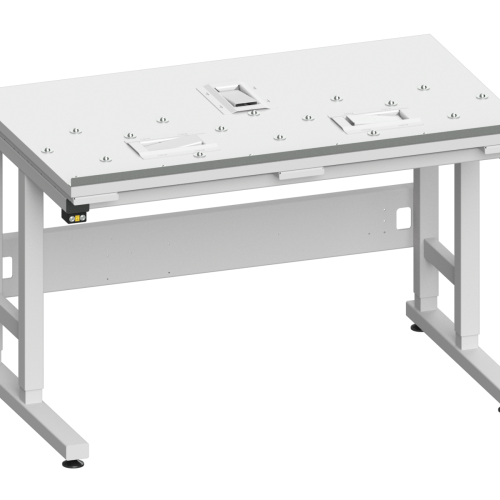

Kugeltischplatten
- zum Drehen des Werkstücks oder Werkstückträgers am Arbeitsplatz
- hellgraue Arbeitsplatte mit widerstandsfähigem Umleimer
- eingesetzte Kugelelemente mit chromatierter Stahlkugel, ⌀ 15 mm
- Werkstückträger in 90°-Schritten dreh- und fixierbar
- integrierte Klemmelemente zur Fixierung des Werkstückträgers
