Die Gefahren von elektrostatischer Entladung (ESD)
Ein kleiner Funke mit großen Folgen: Elektrostatische Entladungen können elektronische Bauteile beschädigen oder vollständig zerstören – und das teilweise unbemerkt. Welche Gefahren durch ESD entstehen und wie sich sensible Komponenten am Arbeitsplatz schützen lassen, erfahren Sie in diesem Beitrag.
Wie ESD elektronische Bauteile gefährdet
Viele elektronische Bauteile sind anfällig für ESD – insbesondere empfindliche Halbleiterbauelemente. Tritt elektrostatische Entladung auf, kann es zu Fehlfunktionen, Beschädigungen oder zum vollständigen Ausfall des Bauteils kommen.
Dabei lässt sich zwischen unmittelbar erkennbaren und zunächst unbemerkten Schäden unterscheiden. Außerdem kann ESD auch unter bestimmten Voraussetzungen für den Menschen gefährlich werden.
Catastrophic Failure: unmittelbarer ESD-Ausfall
Es kommt vergleichsweise selten vor, dass elektrostatische Entladung zu einem direkten und kompletten Ausfall eines Bauteils führt. Experten schätzen, dass diese sogenannten „Catastrophic Failures“ nur einen kleinen Teil der ESD-Schäden ausmachen.
In diesem Fall sind durch ESD die inneren Strukturen der betroffenen Bauteile so stark beschädigt oder zerstört, dass der Schaden sich direkt bemerkbar macht. Das Bauteil muss in der Regel ausgetauscht werden. Ein Beispiel aus der Praxis wäre ein Mikroprozessor, der nach einem einzigen statischen Schock durchbrennt und unbrauchbar wird.
Ein Lichtblick: Solche Schäden fallen üblicherweise auf, bevor ein betroffenes Bauteil das Lager verlässt.
Latente Schäden – die unsichtbare Gefahr
Latente Schäden sind subtiler als „Catastrophic Failures“. Die elektrostatische Entladung führt zu einer Vorbeschädigung des Bauteils, nach der das Bauteil allerdings zunächst noch funktioniert. Die Schäden machen sich erst im späteren Verlauf bemerkbar – oft besteht ein betroffenes Bauteil sogar noch die Endkontrolle.
Zu den latenten Schäden zählen:
- Verringerte Spannungsfestigkeit durch beschädigte Oxidschichten
- Verschmolzene oder verengte Leiterbahnen
- Veränderte elektrische Kennwerte
- Hohe Temperaturempfindlichkeit
Experten bezeichnen latente Schäden als häufigste Folge von ESD. Verlässt ein Bauteil mit latenten Schäden das Lager, sind die Folgen oft ärgerlich – manchmal aber auch gefährlich. Für den Service bedeutet das Rückerstattungen, Teile ersetzen und die Besänftigung verärgerter Kunden. Fällt ein elektronisches Bauteil in einem sicherheitskritischen Bereich aus, kann das ernste Konsequenzen mit sich ziehen.
ESD: Gefahren für Menschen und Arbeitsumgebungen
Elektrostatische Entladungen sind für gesunde Menschen prinzipiell ungefährlich. Bestimmt haben Sie schon einmal einen kleinen Stromschlag erlebt, der durch ESD entsteht. Diese Schläge bringen den Herzrhythmus gesunder Menschen noch lange nicht durcheinander.
Entlädt sich ein aufgeladener Mensch allerdings in einer Umgebung mit brennbaren Gasen, Flüssigkeiten, Dämpfen oder Staub, kann der Funke bereits Brände oder Explosionen auslösen. ESD-Schutz ist daher nicht nur ein Thema für die Produktqualität, sondern auch für die Arbeitssicherheit.
So wird ESD-Sicherheit am Arbeitsplatz gewährleistet

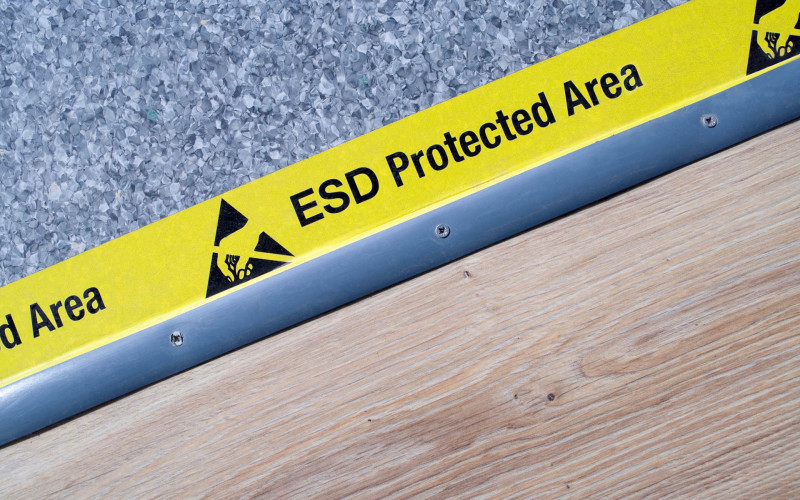

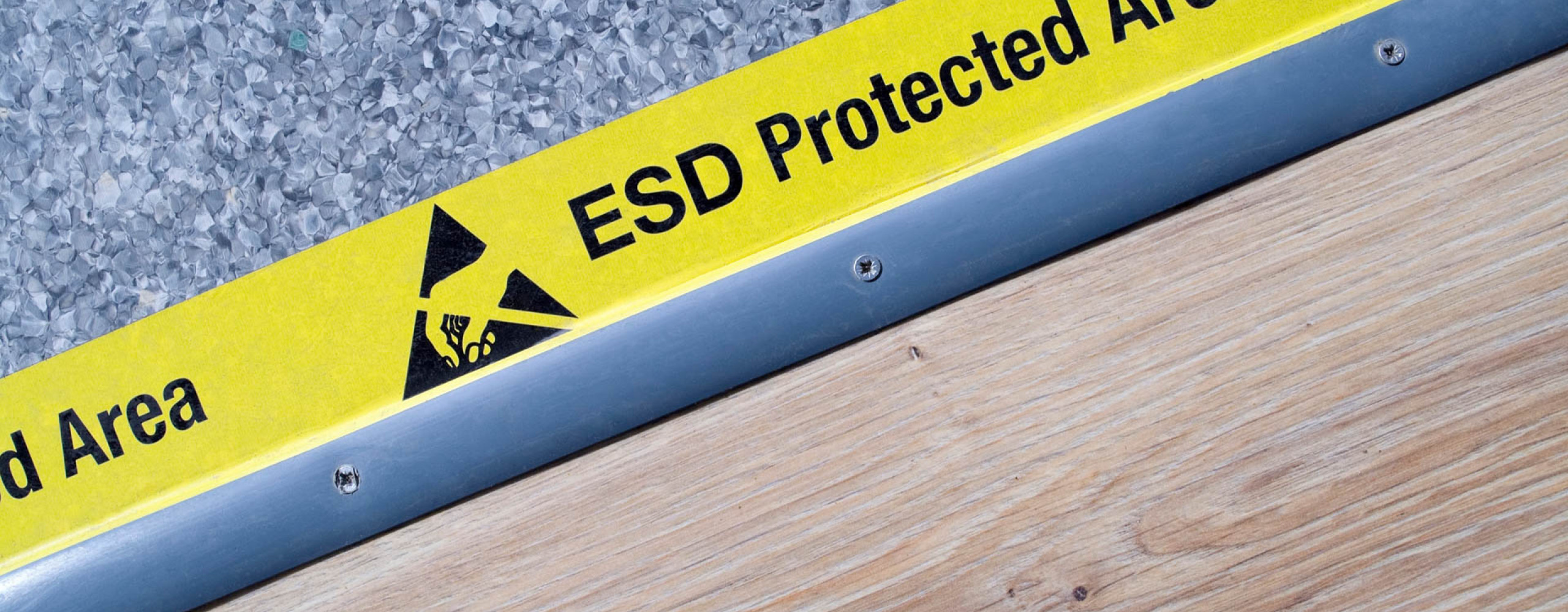

Um einen Arbeitsplatz erfolgreich vor elektrostatischer Entladung zu sichern, kommt ein Zusammenspiel aus ESD-Maßnahmen und Verhaltensregeln zum Einsatz. Die Mitarbeitenden müssen die Wichtigkeit einer elektrostatisch geschützten Zone (EPA) verstehen, um die Maßnahmen konsequent durchzusetzen. Zu einer EPA gehören:
- Personenausstattungen wie ESD-Kittel oder ESD-Schuhe
- ESD-geeignete Behälter und Werkzeuge
- Geeignete Reinigungsmittel
- Personenerdungen vor Betreten der EPA
- ESD-sichere Arbeitsplätze
Jede Oberfläche, die ein elektronisches Bauteil berührt, muss vor elektrostatischer Entladung geschützt werden. Einige Arbeitsplatzsysteme, wie der TriMax, sind speziell für die Arbeit mit sensiblen elektronischen Komponenten konzipiert. Entsprechend sind auch alle Oberflächen für den Einsatz in einer EPA geeignet.
Ein konsequenter ESD-Schutz mit geeigneter Ausstattung, klaren Verhaltensregeln und ESD-sicheren Arbeitsplätzen hilft, diese Risiken gezielt zu reduzieren.
